Platine double cloison multicouche à sertir Ø20 mm Noyon et Thielbault-Fixsystem Best

Informations sur le produit

Platine double cloison multicouche à sertir Ø20 mm Noyon et Thielbault

Caractéristiques et avantages

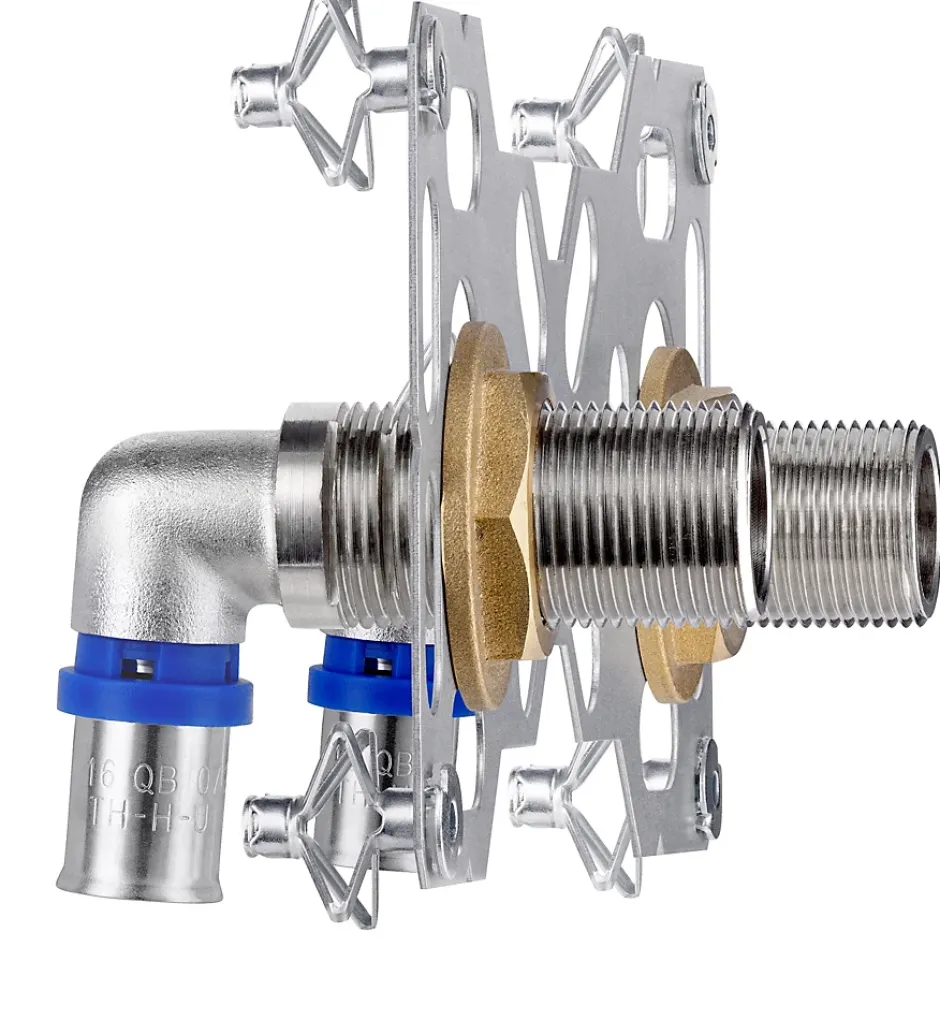

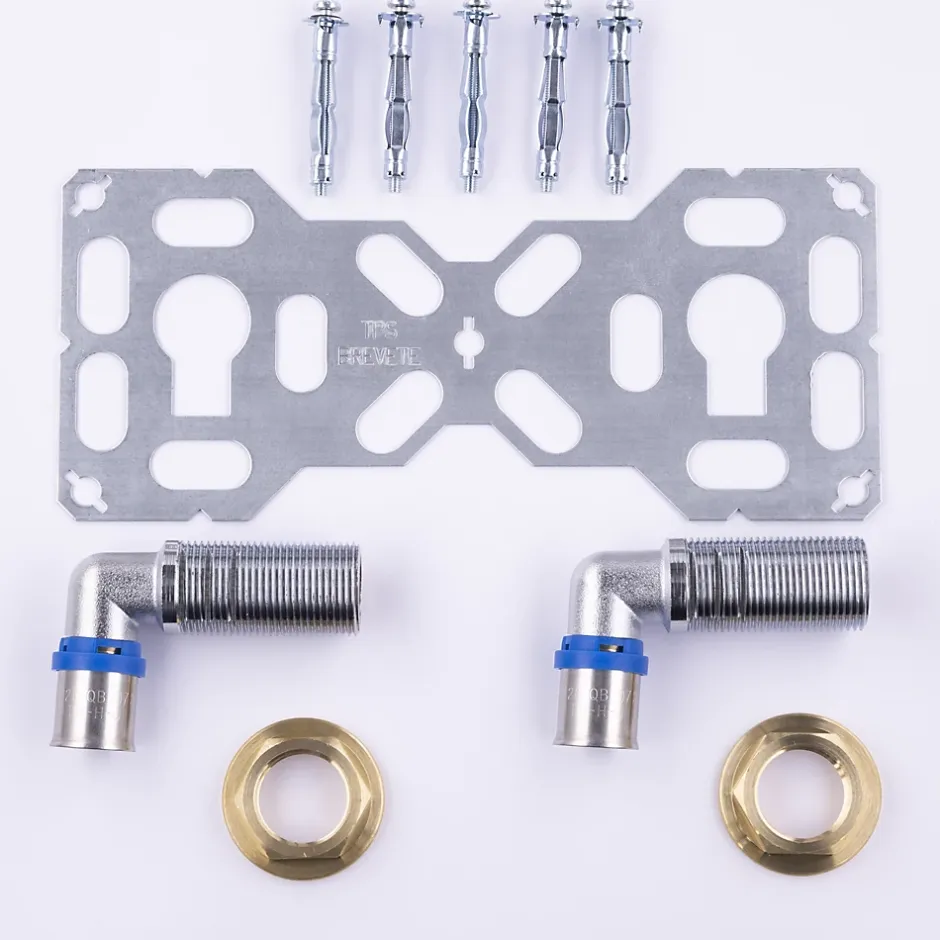

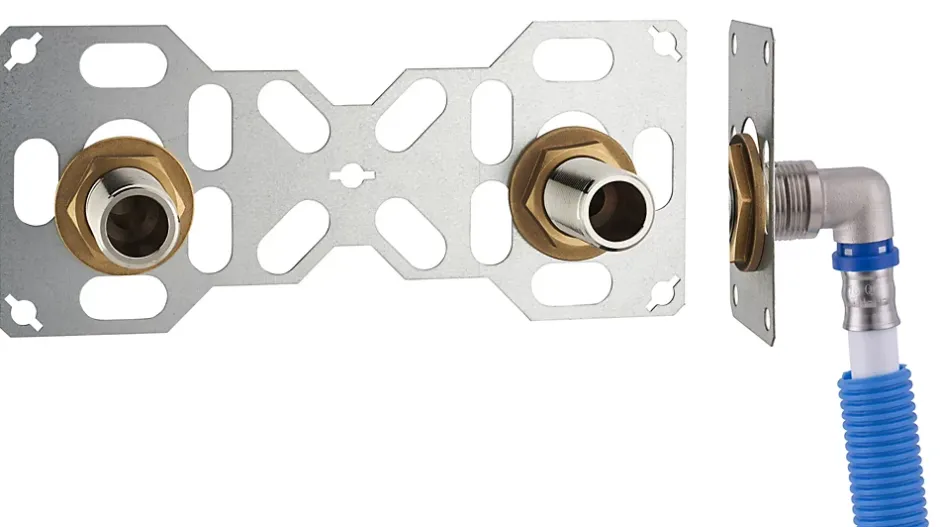

Kit de raccordement permettant d’aménager facilement une sortie d’eau pour une robinetterie murale de bain ou de douche sur une cloison creuse. La platine en acier galvanisé accueille deux raccords coudés (eau chaude/eau froide) dans chacune des ouvertures en forme de serrure. Elle dispose d’un entraxe prédéfini de 150mm, correspondant à l’entraxe standard des mitigeurs de bain ou de douche. De cette façon, aucun risque d’erreur n’est possible au moment du perçage de la cloison. Les sorties mâles 3/4 (20×27) permettent un raccordement direct du mitigeur sans avoir besoin d’ajouter des raccords excentrés, ce qui offre une plus grande praticité de mise en œuvre et réduit significativement le temps d’installation. L’entrée des coudes est prévue pour le raccordement d’un tube Multicouche de diamètre 20mm par sertissage. Une pince à sertir Multicouche est requise pour effectuer le raccordement. Les mâchoires peuvent être de plusieurs types : TH, H ou U puisque les raccords sont multiprofils. Chaque coude est pourvu d’un système d’encoches, taillées de part et d’autre. Ces encoches permettent de faire coulisser le raccord dans une des ouvertures de la platine. Elles sont au nombre de 3 pour régler le positionnement du raccord selon l’épaisseur du revêtement mural. Le kit contient : 1 platine + 2 contre-écrous + 2 raccords d’alimentation coudés à sertir + 5 chevilles et vis pour plaque de plâtre (BA13). Avertissement : en raison de la rigidité inhérente au matériau Multicouche, l’installation n’est pas visitable après l’application de la faïence.

• Kit platine pour installation de robinetterie murale baignoire ou douche sur cloison creuse
• 100% Compatible Eau Potable
• Raccordement Directement sur la Robinetterie, pas de raccords excentrés = Sortie des raccords mâle 20×27 (3/4) à entraxe 150 millimètres positionné par la platine / Raccords à sertir multi profils
• Les raccords sont équipés de 3 saignées permettant de s’adapter à l’épaisseur du revêtement mural (carrelage ou autre)

Type d’article

:

Platine de sortie de cloison

Marque

:

Fixsystem

Type d’utilisation approprié

:

Tuyau

Matière

:

Laiton

Matière du corps

:

Laiton

Type de connexion

:

Fileté

Type de connexion de taille A

:

Fileté

Type de connexion de taille B

:

Ajustement pressé

Égal/réducteur

:

Réducteur

Pression maximale de fonctionnement

:

10bar

Température minimale de fonctionnement

:

5°C

Température maximale de fonctionnement

:

95°C

Dureté d’eau convenable

:

Zones d’eau dure et d’eau douce

Compatible pour l’eau potable

:

Propre à la consommation

Diamètre des tuyaux compatibles

:

20mm

Système de plomberie adapté

:

Système d’eau

Usage commercial/domestique

:

Usage domestique et commercial

Diamètre (cm)

:

2cm

Longueur (cm)

:

26.5cm

Résistance à l’usure

:

Résistant à l’usure

Norme

:

ACS – NF

Réglementations des eaux

:

ACS

Acquisition au marquage CE

:

Pas de marquage CE

Garantie fabricant

:

1 an

Type de pack

:

Kit

Quantité par pack

:

1

Disponibilité des pièces détachées

:

5 ans pour les pièces détachées indispensables

Poids net (g)

:

720g

Référence produit 3342978022774

Documents

Guide d’installation

Notice de montage

Guide d’utilisation

Caractéristiques produits
